Обмерные работы промышленного цеха нужны, когда старые чертежи не отражают фактическое положение конструкций, сетей и оборудования.
В действующем производстве ручных размеров обычно недостаточно: элементы перекрывают друг друга, доступ ограничен, а проектировщику требуется единая координатная модель. В таких условиях основу обмеров формирует лазерное сканирование.
Что важно включить в техническое задание
- границы помещений и уровней;
- перечень несущих и ограждающих конструкций;
- оборудование и трубопроводы, влияющие на проект;
- требуемые сечения, планы и узлы;
- форматы DWG, RVT, IFC или облака точек.
Почему модель должна быть целевой
Моделировать каждый болт и кабельный лоток не всегда рационально. Состав 2D-чертежей или 3D-модели определяют по задачам реконструкции: монтаж нового оборудования, замена перекрытий, прокладка сети или проверка габаритов.
| Задача | Основной результат |
|---|---|
| Планировка | Планы, разрезы, экспликации |
| Монтаж оборудования | Облако точек и 3D-модель зоны |
| Комплексная реконструкция | Координационная BIM-модель |
Как проходит работа
- Разбираем проектную задачу. Выделяем критичные конструкции и зоны.
- Планируем съёмку. Учитываем график производства и безопасные позиции.

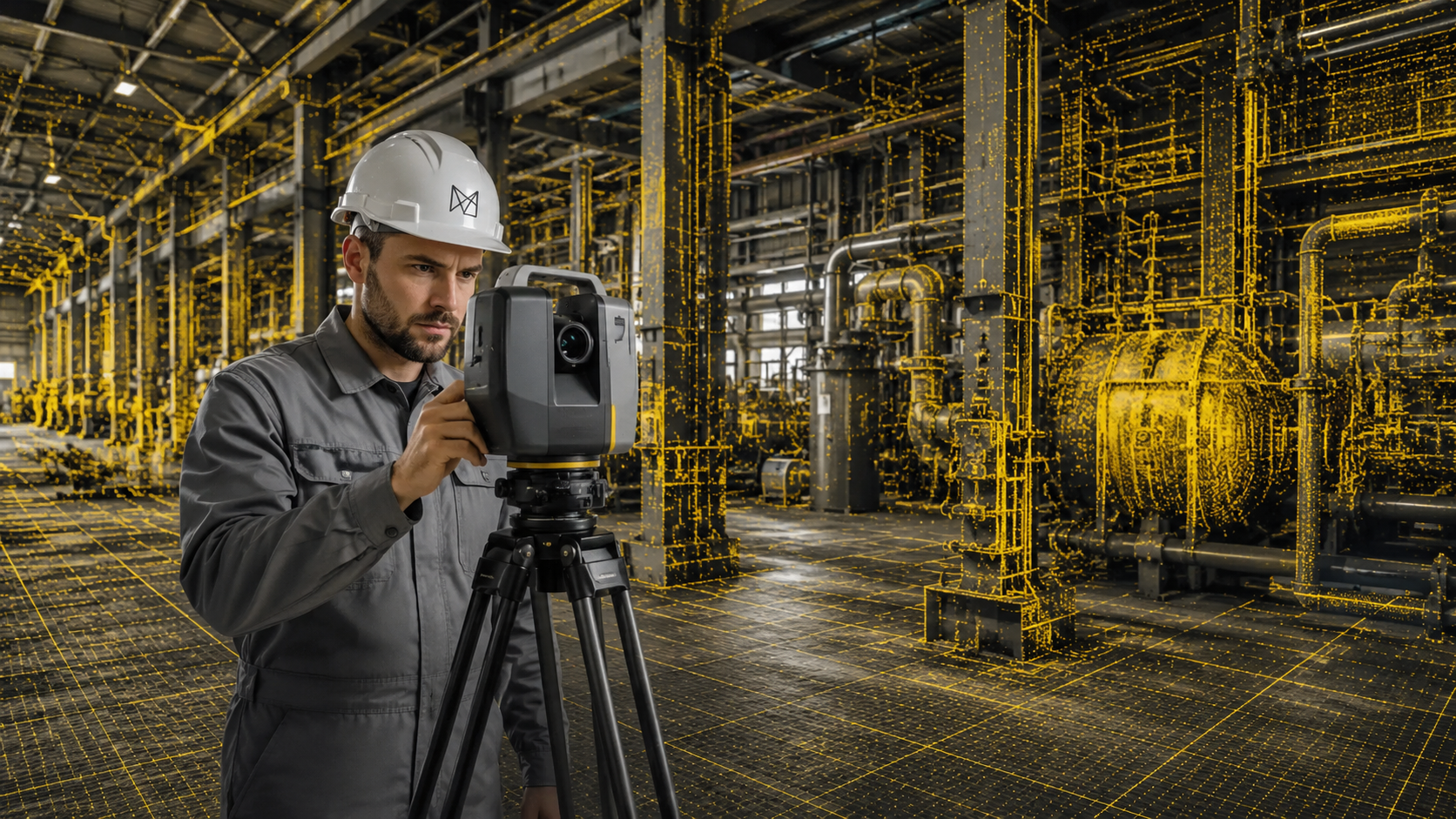

- Собираем данные. Выполняем сканирование промышленного здания.
- Выпускаем результат. Проверяем чертежи или модель по облаку точек.
