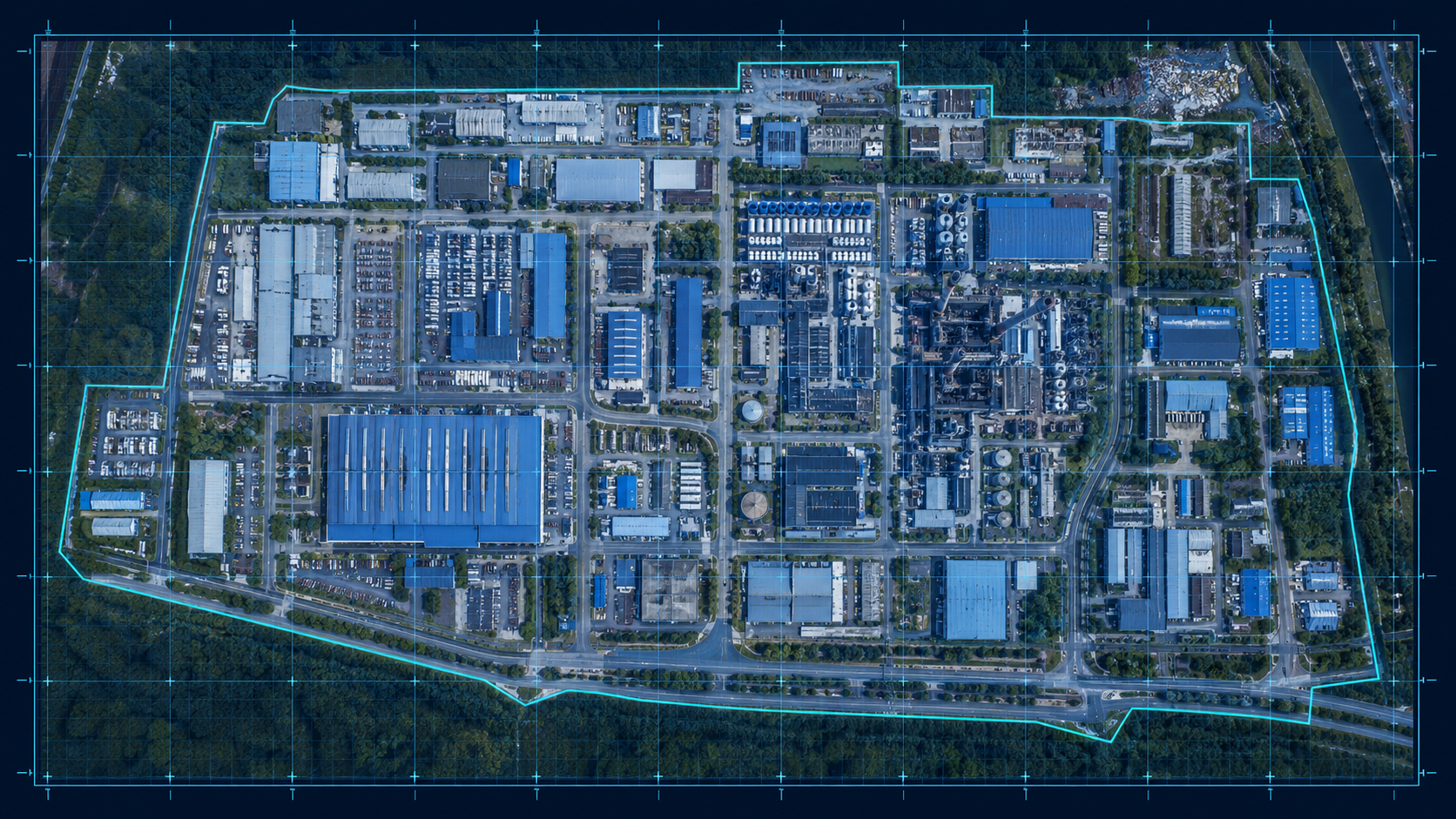

Ортофотоплан — фотографическое изображение территории, приведённое к заданной проекции и масштабу с учётом рельефа и наклона камеры. По нему можно измерять координаты и расстояния в пределах согласованной точности.
Обычный снимок сохраняет перспективные искажения: крыши и высокие объекты смещаются относительно основания. Ортотрансформирование уменьшает эти искажения и связывает изображение с системой координат.
Для каких задач используют ортофото
- проектирование генерального плана;
- инвентаризация дорог, площадок и сооружений;
- подоснова для топографического плана;
- контроль изменений территории;
- расчёт площадей и контуров.
Как создают ортофотоплан
- Планируют маршрут. Задают высоту, перекрытие и границы.
- Закрепляют координаты. Используют опорные и контрольные точки.
- Выполняют съёмку. Получают серию кадров с устойчивым качеством.
- Строят модель. Учитывают положение камеры и поверхность рельефа.
- Сшивают мозаику. Выравнивают цвет и контролируют геометрию.
Что согласовать до начала
| Параметр | На что влияет |
|---|---|
| Разрешение на местности | Минимальный различимый объект и объём данных |
| Система координат | Совмещение с проектными материалами |
| Дата и сезон | Растительность, тени, снег и видимость покрытия |
| Формат выдачи | Работа в ГИС, CAD или другой среде |
Частые вопросы
Можно ли заменить топографическую съёмку ортофото?
Не всегда. Для рельефа, отметок и скрытых объектов требуются дополнительные измерения и векторизация.
Как часто обновлять ортофотоплан?
Периодичность зависит от скорости изменений. Стройплощадки снимают по этапам, стабильные территории — по фактической необходимости.
