Фотограмметрия — это способ получить размеры и 3D-модель объекта по фотографиям. В связке с лазерным сканированием она закрывает то, что сканеру даётся хуже: мелкий декор, мозаики, фактуру и цвет поверхностей.

Фотограмметрия: от снимков к измерительной модели

Как это работает

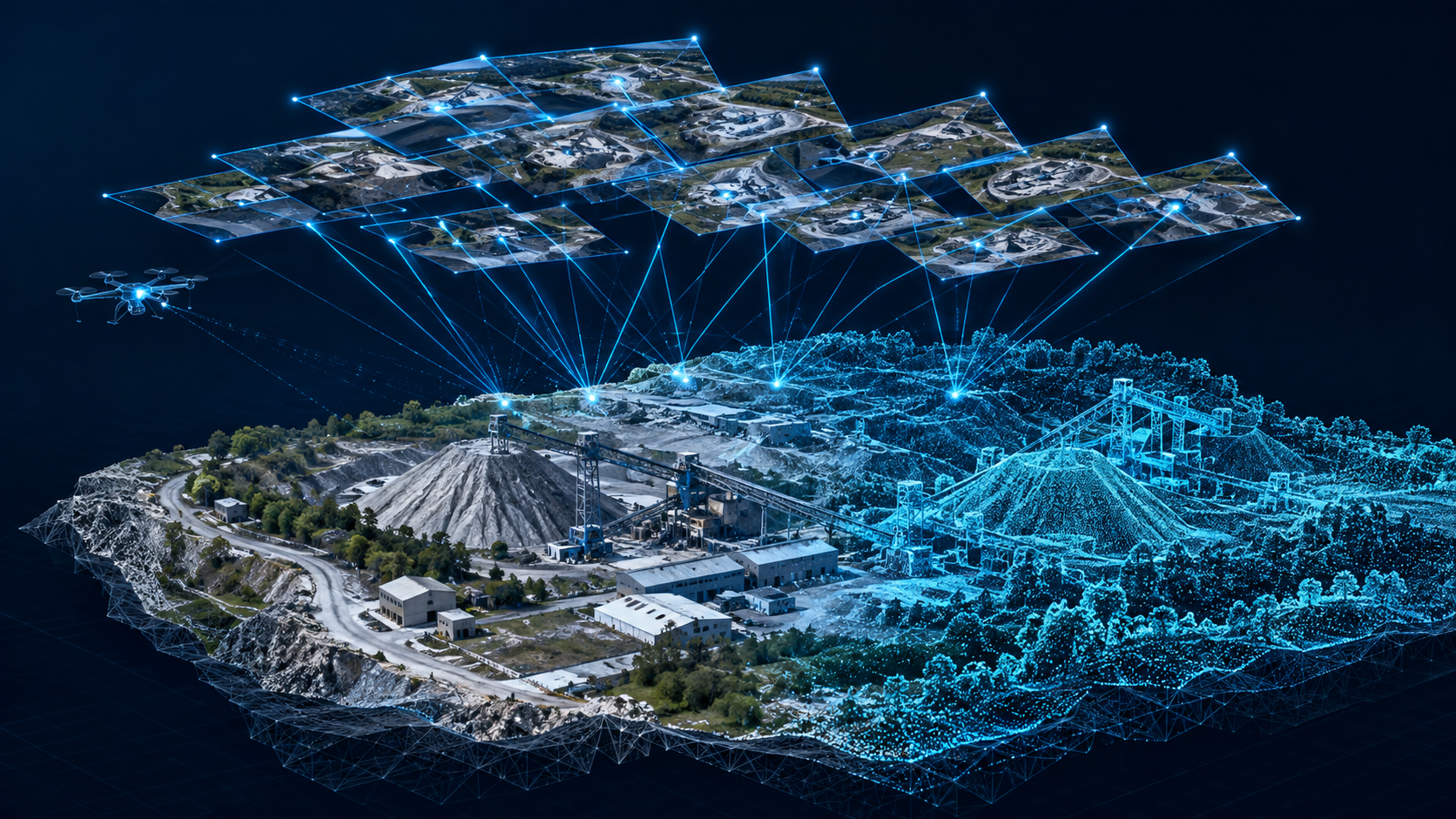

Объект снимают серией фотографий с перекрытием — так, чтобы каждая точка поверхности попала минимум на несколько кадров с разных ракурсов. Программа находит одинаковые точки на снимках, вычисляет положение камеры для каждого кадра и строит плотное облако точек, а затем — полигональную модель с текстурой.

Чтобы модель была не просто «красивой», а измерительной, в кадр включают опорные точки с известными координатами или масштабные линейки. Без них модель получится в условном масштабе.

Где фотограмметрия сильнее сканера

  • Мелкий декор и мозаика — текстура передаёт рисунок, который в облаке сканера не читается.
  • Цвет и фактура — для реставрации важно видеть материал, трещины, следы росписи.
  • Труднодоступные места — съёмка с дрона, шеста или подъёмника.

Где уступает

  • Однородные поверхности без рисунка — ровная штукатурка, стекло, металл — восстанавливаются плохо.
  • Тёмные помещения и интерьеры со сложным светом требуют освещения и больше кадров.
  • Для больших объектов точность сильно зависит от опорной сети.

Почему мы совмещаем методы

Лазерный сканер даёт точную геометрию — до 2 мм на 10 м, фотограмметрия — детали и текстуру. Облака уравнивают в одной системе координат и используют каждое там, где оно сильнее.

Пример. Бассейн «Заря» в Дзержинске: здание отсканировали лазерным сканером, барельеф-мозаику лицевого фасада сняли фотограмметрией, облака объединили и построили mesh-модель мозаики.

Что получает заказчик

  • Текстурированную 3D-модель (.obj и аналоги).
  • Ортофото фасадов и развёртки для реставраторов.
  • Плотное облако точек, совмещённое со сканированием.

Частые вопросы

Что точнее — фотограмметрия или лазерное сканирование?
По геометрии точнее лазерное сканирование. Фотограмметрия лучше передаёт мелкий декор, цвет и фактуру, поэтому методы часто совмещают.
