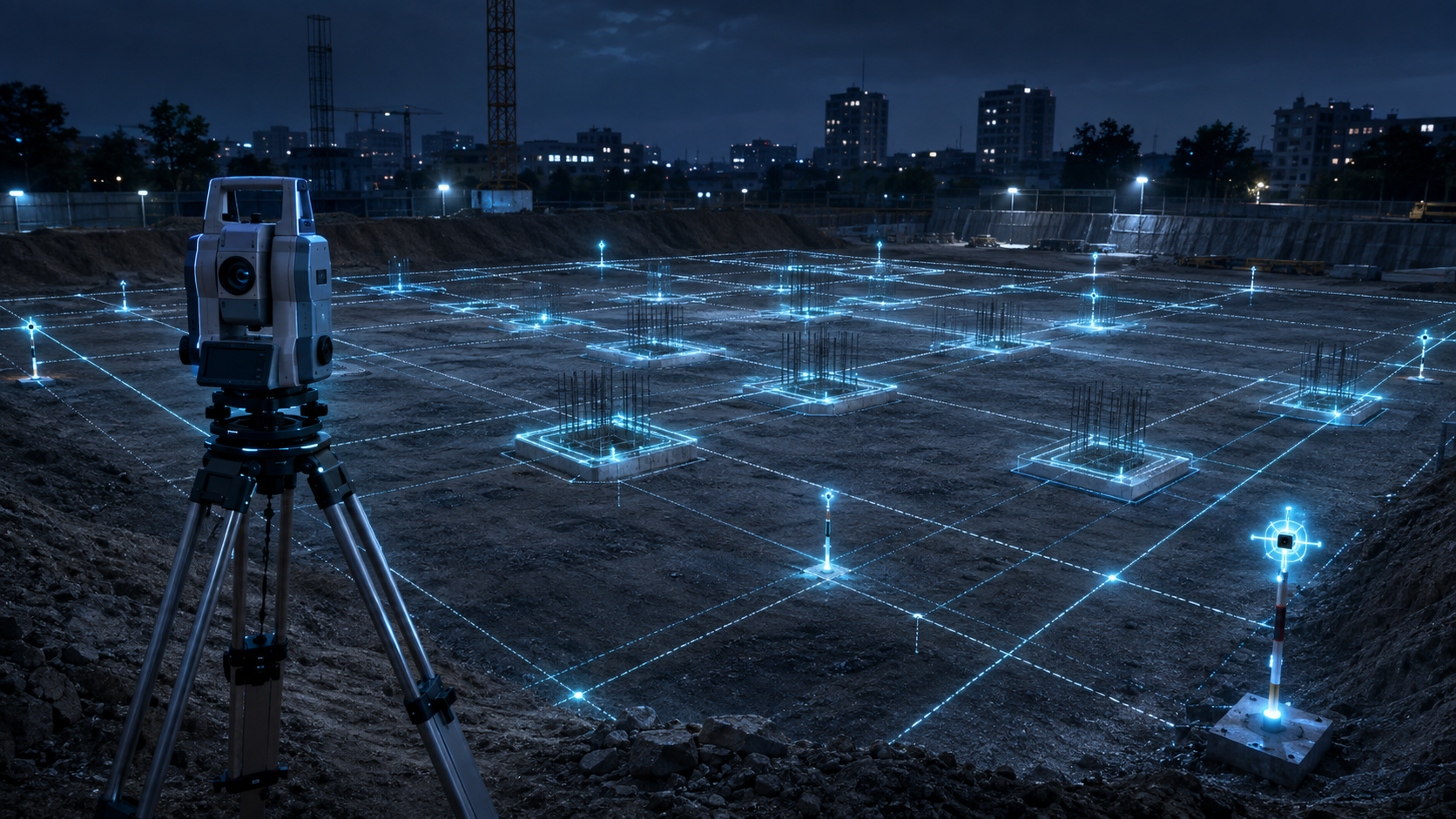

Геодезическая разбивка — перенос проектных координат и отметок на строительную площадку. По закреплённым точкам строители определяют положение осей, фундаментов, колонн и инженерных сетей.
Точность выноса зависит от исходной геодезической основы и качества проектных данных. До работ проверяют систему координат, единицы измерения, актуальную редакцию чертежей и доступность места закрепления.
Что можно вынести
- главные и основные оси здания;
- контуры котлована и фундамента;
- центры колонн и оборудования;
- проектные отметки;
- поворотные точки трасс и коммуникаций.
Что проверить до выезда
| Исходник | Контроль |
|---|---|
| Координаты | Система, порядок осей и единицы |
| Генплан | Редакция и привязка к основе |
| Разбивочный чертёж | Размерные цепочки и характерные точки |
| Высоты | Система отметок и исходный репер |
Порядок работ
- Проверяем основу. Контролируем исходные пункты и реперы.
- Готовим данные. Рассчитываем координаты характерных точек.
- Выносим проект. Закрепляем точки выбранным способом.
- Контролируем. Выполняем независимые измерения и размерные проверки.
- Передаём. Оформляем схему или акт в согласованном составе.
Частые вопросы
Кто отвечает за сохранность знаков?
Порядок передачи и ответственность фиксируют в документах. После передачи сохранность обычно обеспечивает строительная организация.
Можно ли вынести только одну ось?
Можно, если это предусмотрено заданием, но для независимого контроля часто требуется несколько взаимосвязанных точек.
